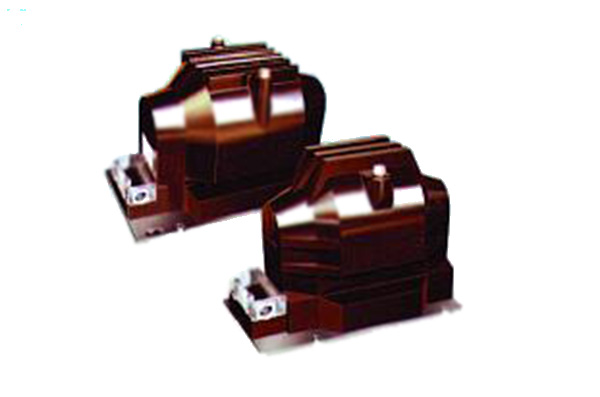

JDZ(X)11-3、6、10A(G) JDZ(X)11-3、6、10B(G)系列户内单相电压互感器
JDZ(X)11-3、6、10A(G) JDZ(X)11-3、6、10B(G)系列户内单相电压互感器
2、技术参数

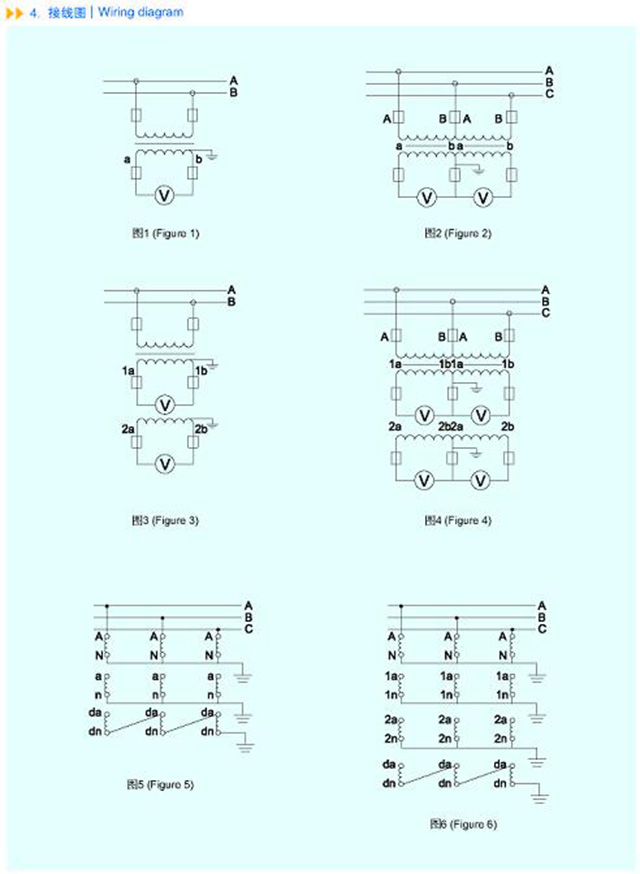

型号 额定电压比 额定二次输出 极限输出 额定绝缘水平 备注 接线图
0.2 0.5 1级 3级 0.2/0.2
0.2/0.5
0.5/0.5 6P
JDZ11-3A 3000/100 40 100 200 400 / / / 1000 3.6/25/40 等同“UNZ” 图1-图2
JDZ11-6A 6000/100 7.2/32/60
JDZ11-10A 10000/100 12/42/75
10000/220
1000/100/100 / / / / 20/20 30/30 1 500/500 图3-图4
20/30
10000/100/220 / / / / 0.2/3---40/40
0.5/3---100/400
/ 800/1000
JDZX11-3AG   20 60 100 200 / / 100 400 3.6/25/40 / 图5
JDZX11-6AG   7.2/32/60
JDZX11-10AG   12/42/75
  / / / / 15/15 25/25 300/300 图6
15/20
JDZ11-3B 3000/100 30 100 200 500 / / / 1000 3.6/25/40 等同“UNZ” 图1-图2
JDZ11-6B 6000/100 7.2/32/60
JDZ11-10B 10000/100 12/42/75
10000/220
1000/100/100 / / / / 25/25 50/50 / 500/500 图3-图4
1000/100/220 / / / / 0.2/3---30/500
0.5/3---100/500
/ 800/1000
JDZX11-3BG   30 90 200 500 / / 100 500 3.6/25/40 / 图5
JDZX11-6BG   7.2/32/60
JDZX11-10BG   12/42/75
  / / / / 15/15 40/40 300/300 图6
15/20
