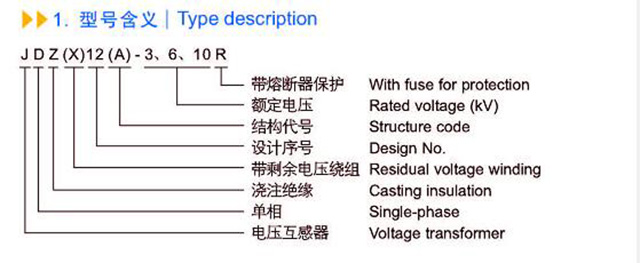

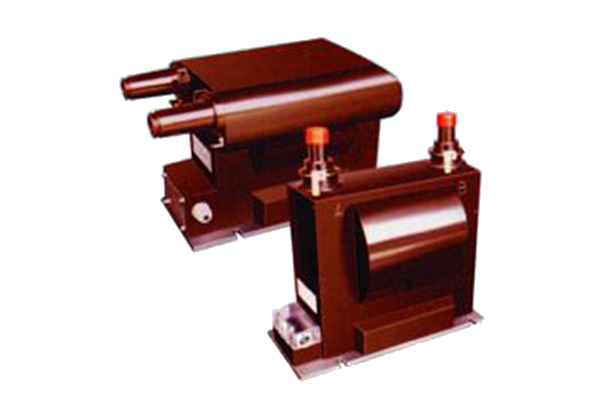

JDZX12A-3、6、10 JDZ12A-3、6、10R 系列圈封闭肘头座式(带熔断路器)户内单相电压互感器
JDZX12A-3、6、10 JDZ12A-3、6、10R 系列圈封闭肘头座式(带熔断路器)户内单相电压互感器
2、技术参数
型号 额定电压比

额定二次输出

极限输出 额定绝缘水平 接线图
0.2 0.5 1级 3级 0.2/0.2 0.5/0.5
0.2/0.5
JDZ12A-3 3000/100 30 90 250 400 / / 1000 3.6/23/40 图1-图2
JDZ12A-6 6000/100 7.2/32/60
JDZ12A-10 10000/100 12/42/75
10000/220
10000/100/100 / / / / 20/20 50/50 500/500 图3-图4
20/30
10000/100/200 / / / /

0.2/3---30/400
0.5/3---90/400

800/1000
JDZ12A-3R 3000/100 30 90 250 400 / / 1000 3.6/23/40 图1-图2
JDZ12A-6R 6000/100 7.2/32/60
JDZ12A-10R 10000/100 12/42/75
10000/200
10000/100/100 / / / / 20/20 50/50 500/500 图3-图4
20/30
10000/100/220 / / / /

0.2/3---30/400
0.5/3---90/400

800/1000
注:一次端子电缆接连形式:

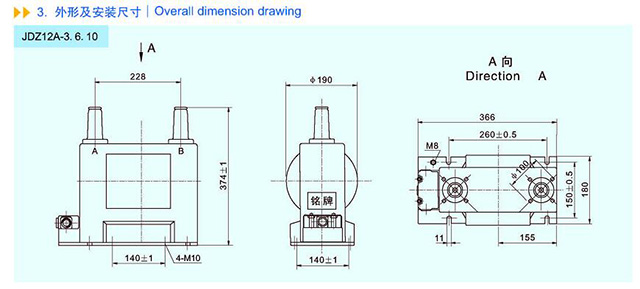

JDZ12A-3.6.10一次端子与美式200A时型插头配套使用。

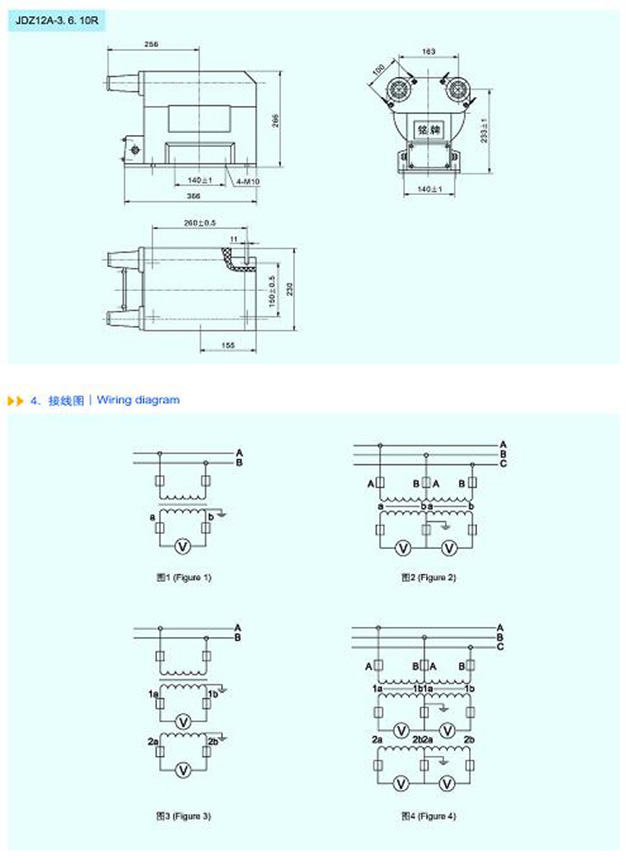

JDZ12A-3.6.10R一次端子与美式200A大口径肘型插头配套使用。
