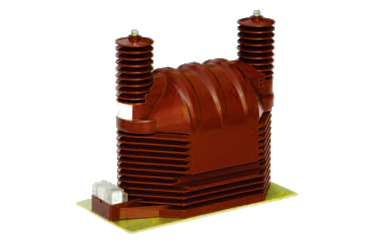

JDZ9-35Q、JDZX9-35G型电压互感器
JDZ9-35Q、JDZX9-35G型电压互感器

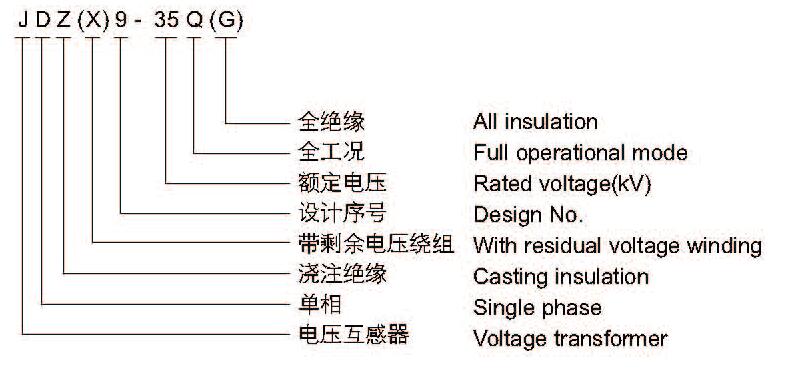

1、型号含义



2、技术参数

型号 额定电压比 额定二次输出 极限输出 额定绝缘水平 备注 接线图
0.2 0.5 1级 3级 0.2/0.2 0.5/0.5 6P(3P)
0.2/0.5
JDZ9-35Q 35000/100 60 120 240 600 / 1 / 800 40.5/95/200 等同“VKV” 图1-图2
35000/100/100 / / / / 30/30 40/40 / 500/500 图3-图4
JDZX9-35G   30 90 180 500 / / 100 600

图5

图6

  / / / / 15/15 45/45 100 300/300
15/20

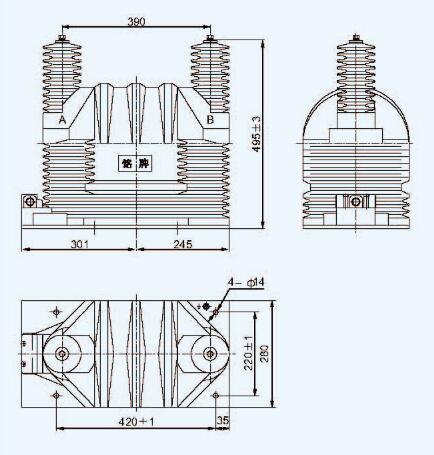

3、外形及安装尺寸

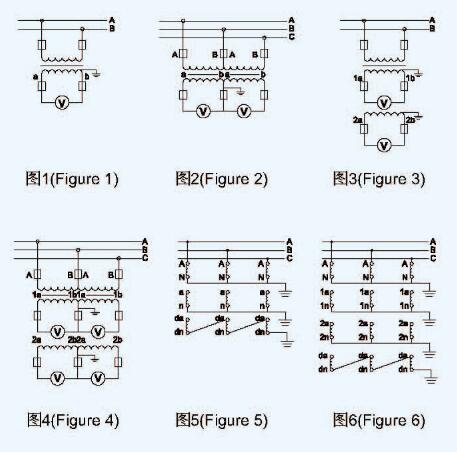

4、接线图
